반도체 패키징이란, 개별 칩을 외부 환경으로부터 보호하고 전기적으로 연결 가능한 형태로 만드는 공정입니다. 단순히 칩을 감싸는 작업처럼 들리지만, 인공지능 연산이나 고성능 메모리처럼 수십 개의 칩을 수직으로 쌓아 올리는 구조에서는 이야기가 달라집니다. 각 층의 두께가 조금이라도 어긋나면 전체 적층이 틀어지고, 그 결과가 제품 성능으로 고스란히 나타납니다. 반도체 설계자가 아니더라도, 스마트폰 카메라나 자율주행 센서가 얼마나 얇고 정밀하게 만들어지는지를 떠올린다면 이 공정이 얼마나 섬세한 균형 위에 서 있는지 짐작할 수 있습니다.
3D 적층 구조에서 두께 균일성이 중요한 이유
칩을 여러 층으로 쌓는 3D 적층 구조에서 각 칩의 두께 균일성은 단순한 치수 문제가 아닙니다. 층마다 두께가 조금씩 다르면, 전기 신호가 이동하는 경로에서 예상치 못한 기생 성분이 발생하고 인접 회로 간 간섭이 커집니다. IEEE가 발표한 연구에 따르면, 3D 수직 상호연결의 고밀도화로 인한 결합 잡음은 시스템 전체 성능에 심각한 영향을 미칩니다.
열이 발생하고 냉각되는 과정에서도 두께 편차는 미세 접합부에 응력을 누적시켜 장기 신뢰성을 갉아먹습니다. 칩 하나하나의 두께가 얼마나 고르게 유지되느냐가, 완성된 패키지가 수천 번의 온도 변화를 견딜 수 있느냐를 가르는 기준이 됩니다.
초박형 웨이퍼가 요구되는 웨이퍼-온-웨이퍼 적층 공정에서는 총 두께 편차(두께가 얼마나 균일한지를 나타내는 지표)가 0.5마이크로미터 이하로 관리되어야 한다는 연구 결과도 있습니다. 마이크로미터는 1밀리미터의 천 분의 일에 해당하는 단위입니다. 이 수치가 보여주듯, 연삭 공정에서 허용되는 오차의 범위는 극도로 좁습니다. AI 칩과 고성능 메모리 수요가 빠르게 늘어나면서, 두께 균일성을 안정적으로 확보하는 연삭 기술이 패키징 공정의 핵심 변수로 자리잡는 흐름이 뚜렷해지고 있습니다.
연삭 정밀도를 결정하는 공정 원리

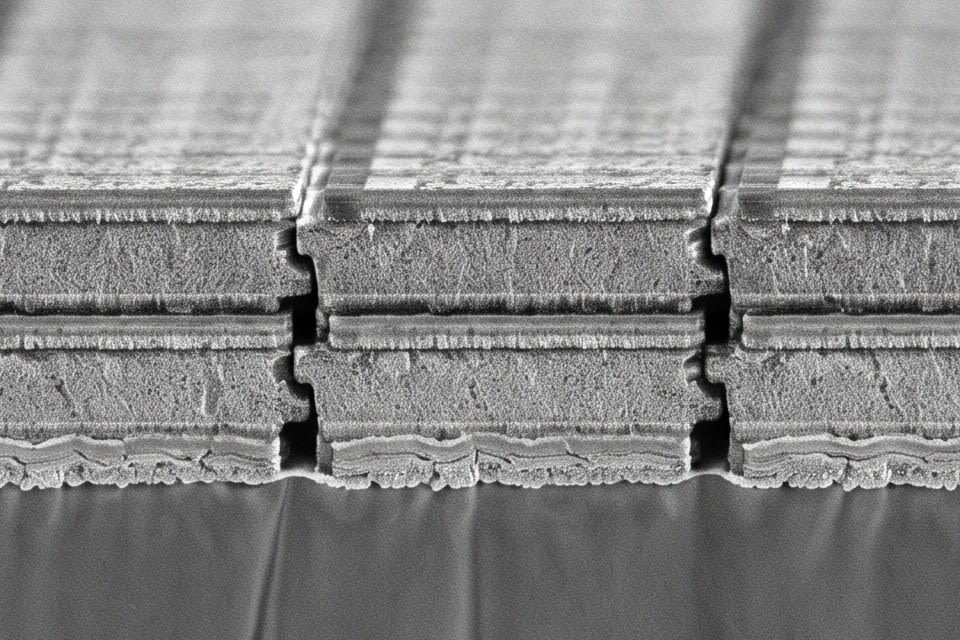

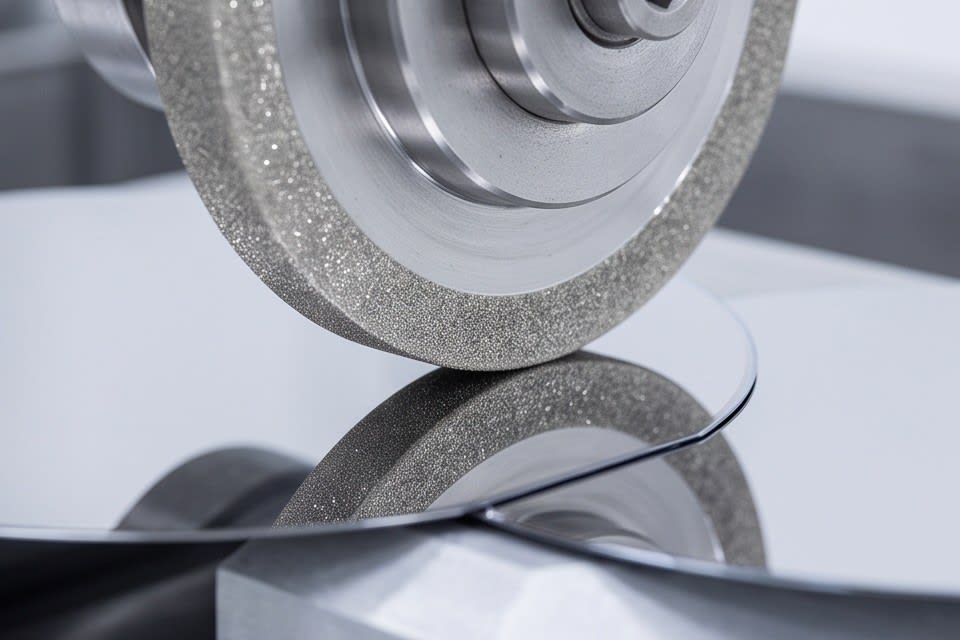

연삭 공정에서 두께 균일성을 실현하는 핵심은 절삭 도구의 정밀도와 피가공물을 고정하는 스테이지의 안정성이 동시에 확보되어야 한다는 점입니다. 다이아몬드 휠은 단단한 반도체 소재를 미크론 단위로 깎아낼 수 있는 내구성을 갖추고 있고, 고정밀 스테이지는 가공 중 발생하는 미세한 진동과 흔들림을 억제합니다. 이 두 요소가 맞물릴 때, 고속으로 공정이 진행되는 상황에서도 두께 편차가 누적되지 않습니다.

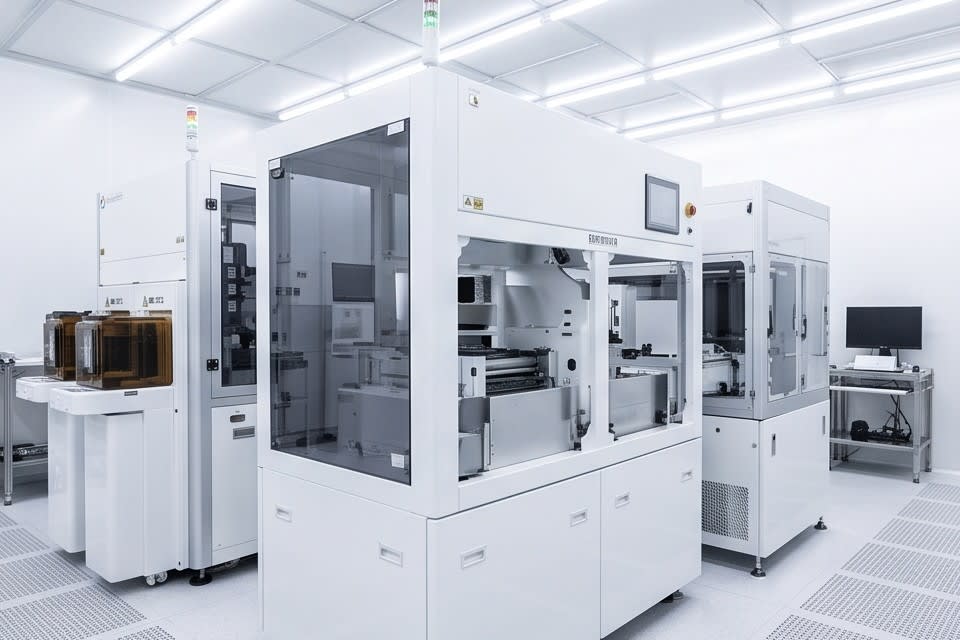

휴빅스의 PKG 그라인더는 이 원리를 바탕으로, FCBGA(플립칩 볼 그리드 어레이)·WLCSP(웨이퍼 레벨 칩 스케일 패키지)·QFN·DFN 등 형태가 서로 다른 패키지에 대해 고객이 원하는 두께까지 균일하게 가공합니다. 생산 라인의 자동화 수준에 따라 Full Auto A·B 타입과 Manual 타입 중 선택할 수 있어, 대량 생산 라인부터 소량 다품종 환경까지 유연하게 대응합니다.
고급 패키징 공정에서 연삭 도구의 허용 오차는 ±5마이크로미터 수준으로 관리됩니다. 이 범위 안에서 일관된 품질을 유지하면서도 수율을 높이는 것, 그것이 연삭 장비 선택에서 가장 먼저 따져야 할 관건입니다.
공정 통합으로 품질 안정성을 높이는 방법

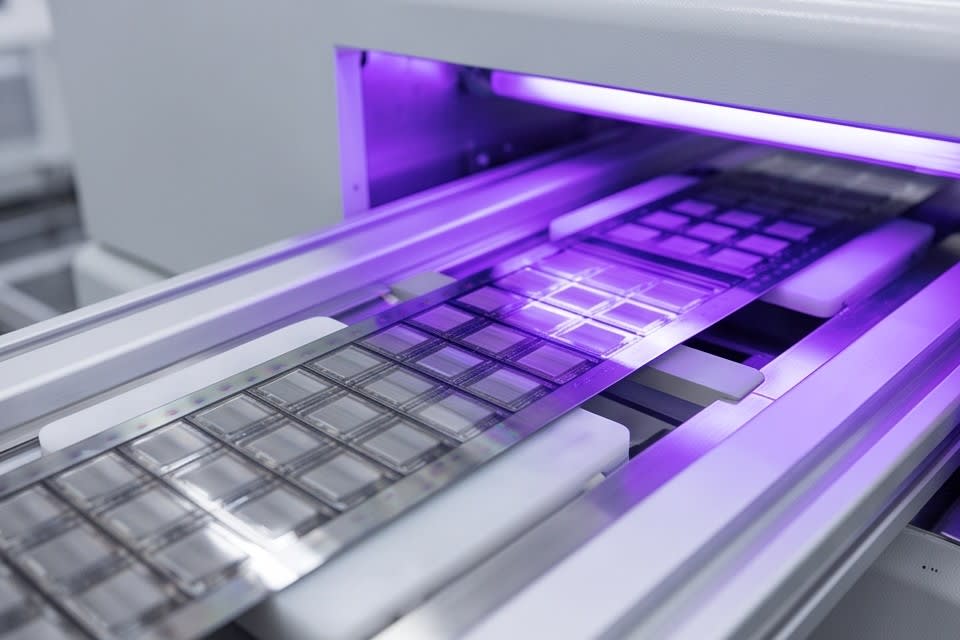

연삭 공정이 아무리 정밀해도, 전후 공정에서 발생하는 변수가 최종 품질을 흔들 수 있습니다. 반도체 칩을 연삭하기 전에는 테이프를 붙여 칩을 고정하고, 연삭 후에는 자외선(UV)으로 테이프 접착력을 약화시켜 분리하는 과정이 필요합니다. 이 공정들이 별도 장비에서 분산 처리되면 각 단계 사이의 이송과 재고정 과정에서 오염이나 위치 틀어짐이 생길 수 있습니다.
실제로 세밀한 연삭 단계의 택트 타임(공정 한 사이클에 걸리는 시간)이 약 530초에 달할 수 있어, 공정이 분산될수록 병목이 누적되고 전체 라인 효율이 떨어집니다. 라미네이터 시스템은 Expander(테이프 확장), 테이프 마운팅, UV 경화까지의 핵심 공정을 하나의 흐름으로 통합해 이 문제를 줄입니다. Lamp 방식과 LED 방식 모두 지원하는 UV 경화 시스템은 접착 강도를 안정적으로 관리하고, Semi Auto와 Manual 옵션으로 다양한 제품 사양에 대응합니다.
반도체 테이프 접착 공정에서 발생하던 불량이 공정 통합 이후 줄어든 사례는, 분산된 공정이 얼마나 많은 변수를 숨기고 있었는지를 보여줍니다. 연삭 정밀도와 공정 안정성이 함께 설계될 때 비로소 패키징 품질이 완성된다는 의미, 그것이 이 통합 구조가 가지는 의미는 여기서 확인됩니다.
AI 반도체가 더 많은 칩을 더 좁은 공간에 담아야 하는 방향으로 계속 진화하는 한, 두께 균일성을 둘러싼 공정의 요구 수준은 더욱 높아질 것입니다. 연삭 장비 하나의 정밀도가 아니라, 전후 공정까지 아우르는 설계 관점이 패키징 품질의 새로운 기준을 만들고 있습니다.
