반도체 패키지를 설계하는 엔지니어라면 한 번쯤 이런 상황을 겪었을 것입니다. 공정 조건을 꼼꼼히 맞췄는데도 적층 후 칩 간 단차가 생기고, 수율 데이터가 기대치를 밑돌기 시작합니다. 문제의 원인을 추적하다 보면 결국 두께 편차와 평탄도 관리로 귀결되는 경우가 적지 않습니다. 이 불편함을 알면서도, 현장에서는 매번 같은 시행착오를 반복하곤 합니다.
적층 구조 전환이 두께 관리를 공정의 전제 조건으로 만든 이유

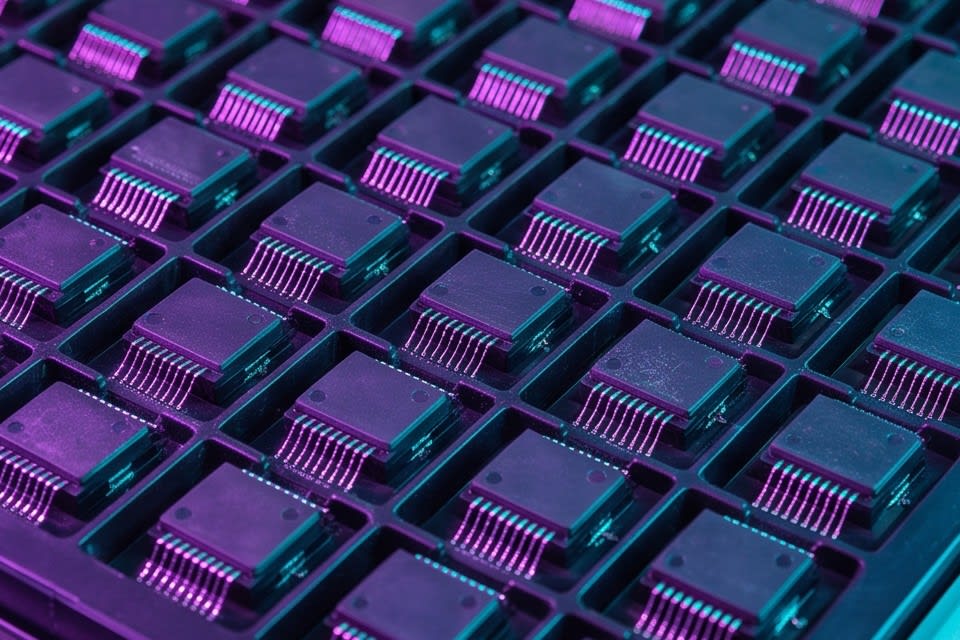

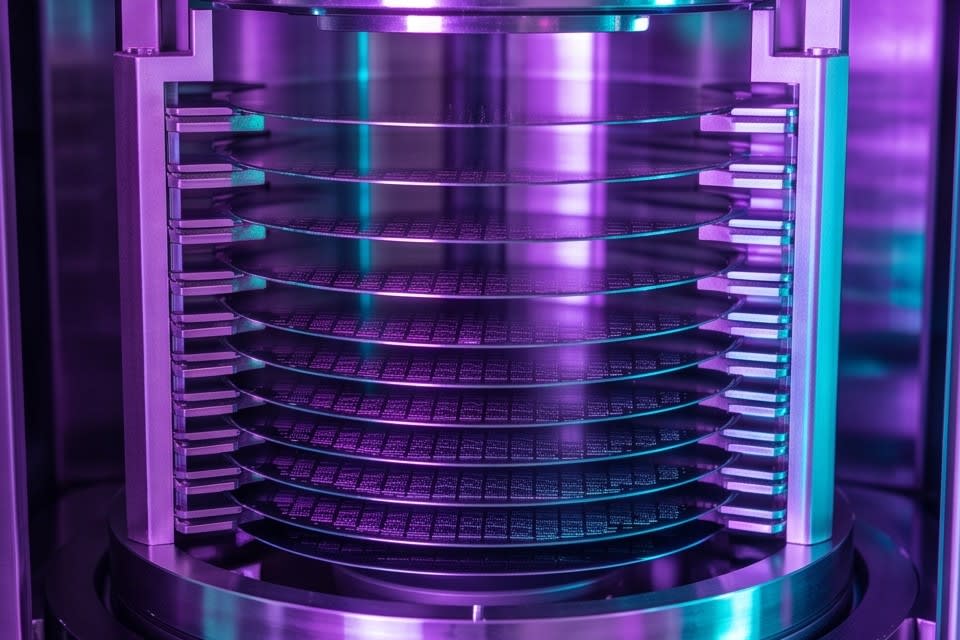

반도체 패키지의 구조가 단층에서 적층으로 바뀌면서, 칩 한 장 한 장의 두께와 평탄도는 과거와 비교할 수 없는 수준의 정밀도를 요구받게 됐습니다. 단층 구조에서는 개별 칩의 두께 편차가 어느 정도 허용됐지만, 여러 칩을 수직으로 쌓는 3D 적층 구조에서는 각 층의 오차가 누적되기 때문에 단 한 장의 불균일도 전체 패키지의 신뢰성을 흔들 수 있습니다.
실제로 고급 3D 적층 공정에서는 칩 두께가 약 780μm 수준에서 10μm 이하까지 얇아지며, 이 과정에서 전체 두께 편차(TTV)를 1μm 이하로 제어해야 한다는 요구가 NCBI/PMC에 게재된 연구를 통해 확인됩니다. 칩이 얇아질수록 신호가 이동하는 거리가 줄어들어 전력 효율이 높아지고, 열 저항이 낮아져 방열 특성도 개선됩니다.
이처럼 박형화는 성능 향상과 직결되지만, 그만큼 두께 균일성을 유지하는 난도도 함께 높아집니다. 미크론 단위 편차가 적층 후 접합부의 기계적 응력을 바꾸고, 나아가 장기 신뢰성 시험에서 불량으로 이어질 수 있습니다. 패키지 기술이 고도화될수록 두께 관리는 선택이 아닌 공정의 전제 조건으로 자리잡고 있습니다.
연삭 장비의 정밀도가 두께 균일성을 결정하는 방식

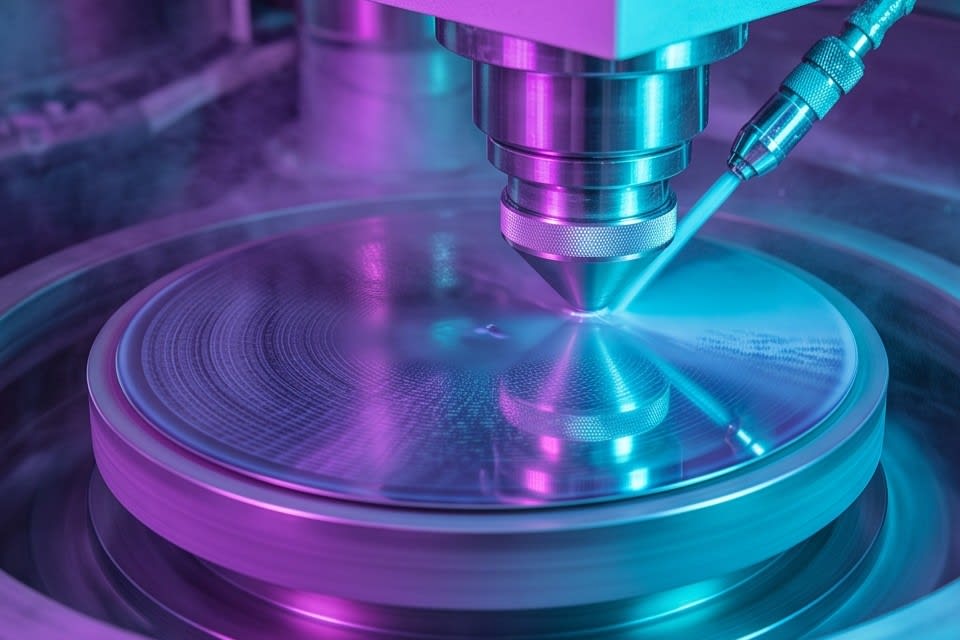

두께 균일성을 실제 공정에서 확보하려면 연삭 장비의 정밀도가 핵심 변수가 됩니다. 고정밀 스테이지와 다이아몬드 휠을 조합한 연삭 방식은 웨이퍼나 패키지 표면을 미크론 단위까지 균일하게 가공할 수 있어, FCBGA·WLCSP·QFN/DFN 등 다양한 패키지 형태에 걸쳐 목표 두께를 안정적으로 달성합니다.
중요한 것은 장비가 단순히 얇게 깎는 데 그치지 않고, 깎는 과정 내내 편차를 최소화하는 제어 능력을 갖추고 있느냐입니다. 휴빅스의 PKG Grinder는 이 원리를 기반으로 설계된 고정밀 연삭 장비로, Full Auto와 Manual Type 두 가지 구성을 지원해 고객사의 생산 라인 규모와 자동화 수준에 맞게 유연하게 적용할 수 있습니다.
고속 공정 조건에서도 품질 안정성을 유지해 수율을 높게 가져갈 수 있다는 점은, 대량 생산 현장에서 특히 중요한 판단 기준이 됩니다. 어떤 패키지 형태를 다루든 허용 공차 안에 일관되게 들어오는 가공 능력이야말로, 적층 패키지 공정에서 연삭 장비를 선택할 때 가장 먼저 살펴야 할 기준입니다.
라미네이션과 UV 경화가 연삭 정밀도를 수율로 연결하는 과정
연삭 공정이 두께를 정밀하게 깎아내는 역할을 한다면, 그 전후 공정에서 칩을 얼마나 안전하게 고정하고 분리하느냐도 공정 전체의 수율을 좌우합니다. 다이싱 테이프를 활용한 테이프 마운팅 공정에서 접착력이 지나치게 강하면 칩을 분리할 때 표면 손상이 생기고, 반대로 접착력이 부족하면 가공 중 칩이 유동해 두께 편차가 커집니다.

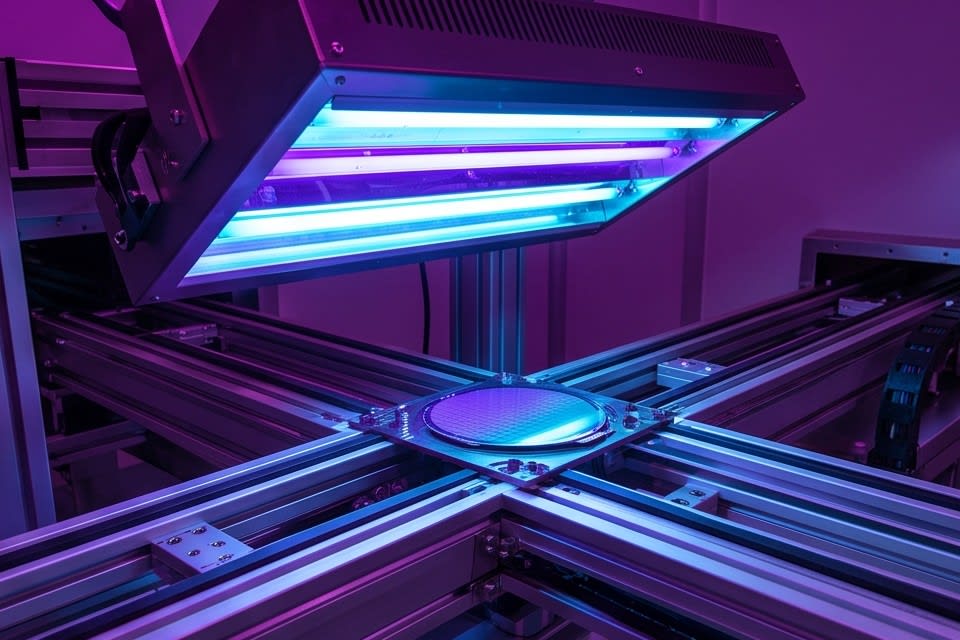

이 균형을 잡는 핵심 수단이 UV 경화입니다. UV 경화 가능한 다이싱 테이프는 UV 조사 후 접착력이 제어된 조건에서 약화되어, 칩을 손상 없이 분리할 수 있게 해줍니다. 나아가 라미네이션 전 UV 경화를 전처리로 적용하면 다이싱 테이프의 접착력을 영구적으로 낮춰 이후 공정의 안정성을 높일 수 있습니다. 이처럼 UV 경화 타이밍과 조건 설정은 단순한 부가 공정이 아니라, 연삭 정밀도를 실제 수율로 연결하는 분기점 역할을 합니다.
휴빅스의 라미네이터 시스템은 Expander부터 UV Curing까지 하나의 라인 안에서 처리하는 원스톱 구성을 지원하며, Lamp와 LED 방식 모두 선택할 수 있어 제품 특성과 공정 요건에 맞는 접착 강도 조절이 가능합니다. 공정 단계를 통합함으로써 택트 타임이 단축되고, 단계 간 이송 과정에서 발생할 수 있는 오염이나 손상 위험도 함께 줄어듭니다. 연삭과 라미네이션을 별개의 공정으로 보지 않고 하나의 흐름으로 설계할 때, 두께 균일성 확보의 의미가 비로소 완성됩니다.
적층 반도체 시대에 두께 균일성과 평탄도는 결국 공정 한 단계의 문제가 아닙니다. 연삭 정밀도, 테이프 접착력 제어, UV 경화 타이밍이 유기적으로 맞물릴 때 비로소 수율 안정성으로 이어집니다. 현장에서 반복되는 단차 불량과 수율 저하의 원인을 추적하다 보면, 결국 이 공정들이 얼마나 정밀하게 연결되어 있는가로 돌아오게 됩니다.
