반도체 패키지 한 장의 두께 오차가 마이크론 단위로 관리되지 않는다면 어떤 일이 벌어질까요. 칩이 쌓이고 접합이 거듭될수록 미세한 편차는 증폭되고, 완성품의 전기적 신뢰성은 예측 불가능한 영역으로 들어섭니다. 오늘은 이 가설을 출발점으로 삼아 평탄화 가공 기술이 차세대 반도체 패키징 품질을 어떻게 좌우하는지 살펴보겠습니다.
두께 균일성이 반도체 패키징의 필수 조건이 된 이유

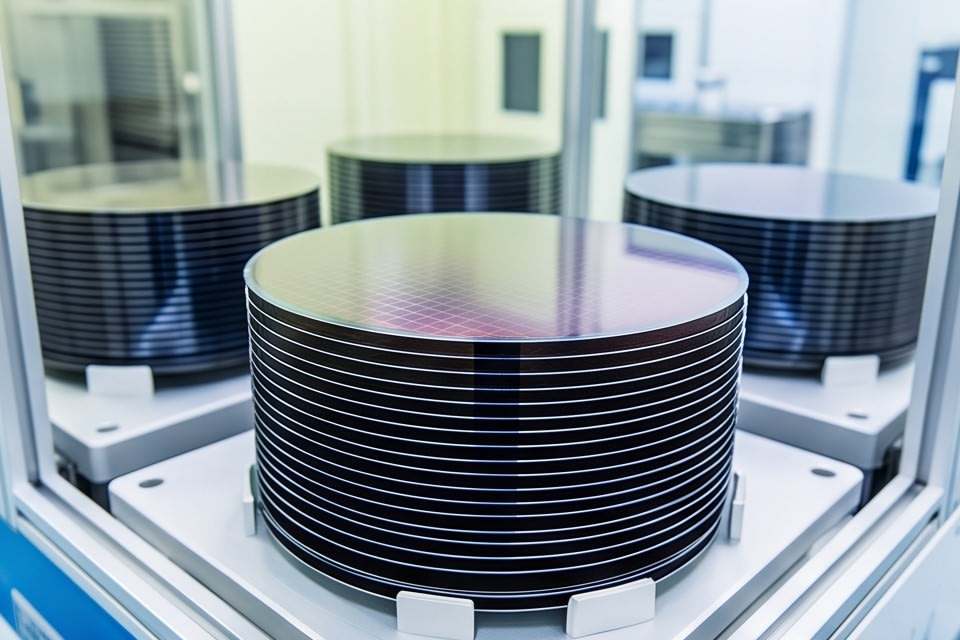

칩을 여러 층으로 쌓는 패키징 구조가 보편화되면서 두께 균일성은 설계 목표가 아닌 제조 필수 조건이 됐습니다. WLCSP(웨이퍼 레벨 칩 스케일 패키지) 공정을 기준으로 실리콘 두께 허용 오차는 ±30μm로 규정되며, 0.5mm 피치 제품의 표준 두께는 360μm, 0.4mm 피치 제품은 300μm입니다. 이 수치를 벗어나면 솔더 범프 접합 품질이 무너지고 실장 신뢰성에 직접적인 영향을 줍니다.
연삭은 단순히 재료를 제거하는 공정이 아닙니다. 금속 결합 다이아몬드 휠로 빠르게 두께를 줄이고, 유리질 결합 다이아몬드 휠로 중간 정밀도를 확보한 뒤, 수지 결합 다이아몬드 휠로 최종 표면 상태를 다듬는 3단계 진행이 정해진 이유가 여기 있습니다. 각 단계가 다음 단계의 출발점을 만들어 주기 때문입니다.

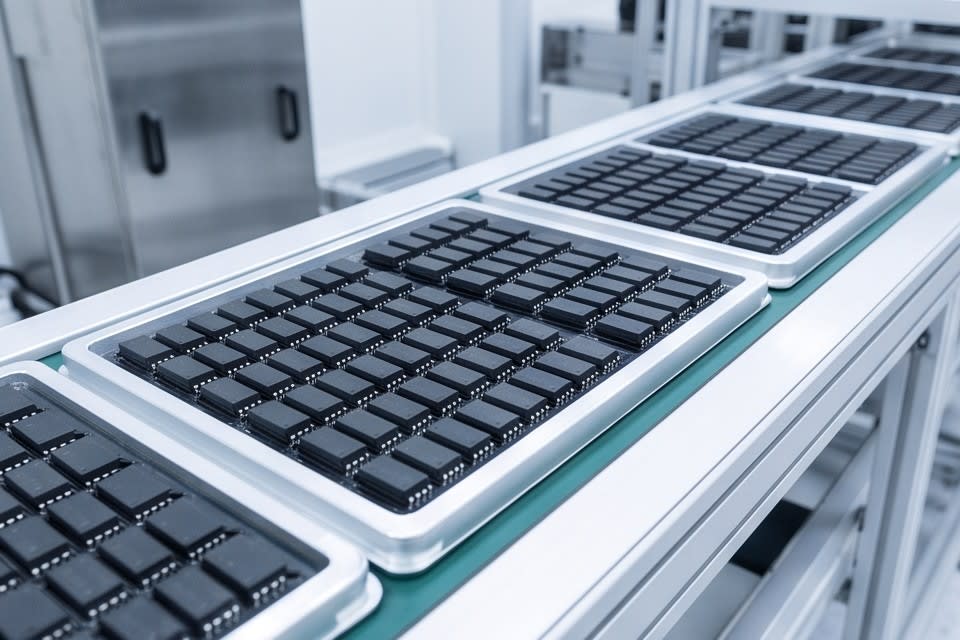

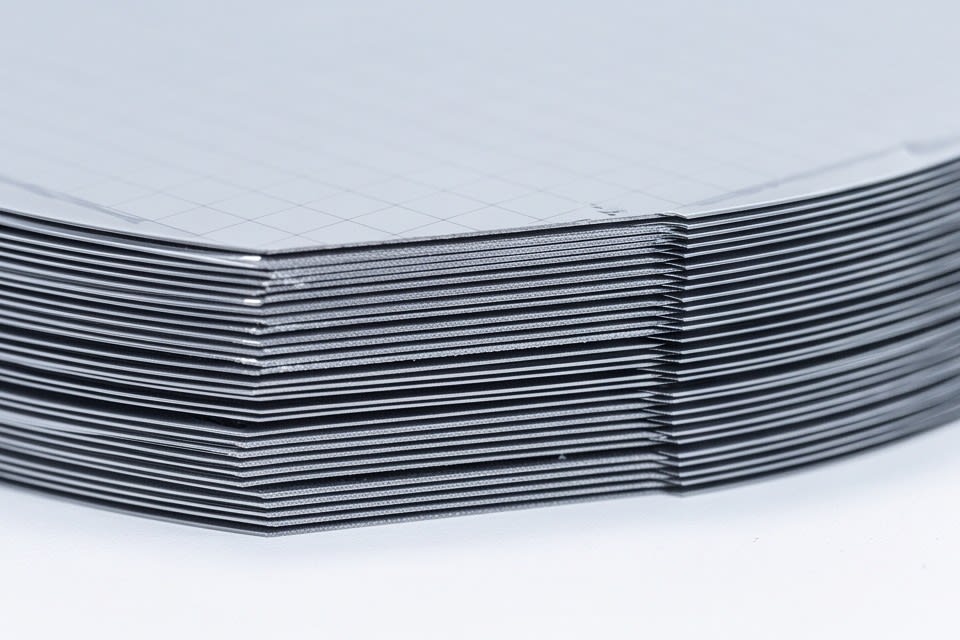

특히 정밀 연삭의 핵심 지표인 TTV(Total Thickness Variation, 웨이퍼 전면 두께 균일성)는 미세 연삭 단계에서 수 마이크론 이하로 낮추는 것을 목표로 합니다. 층이 쌓일수록 이 편차는 누적되므로, 공정 초반에 TTV를 얼마나 잡느냐가 최종 수율을 가르는 분기점이 됩니다. FCBGA, QFN/DFN, Solar Cell 등 패키지 형태가 다양해질수록 두께 관리 기준도 세분화되고 있으며, 연삭 공정의 정밀도 요구 수준은 계속 높아지는 흐름이 자리잡고 있습니다.
고수율을 결정하는 연삭 장비의 정밀도와 유연성

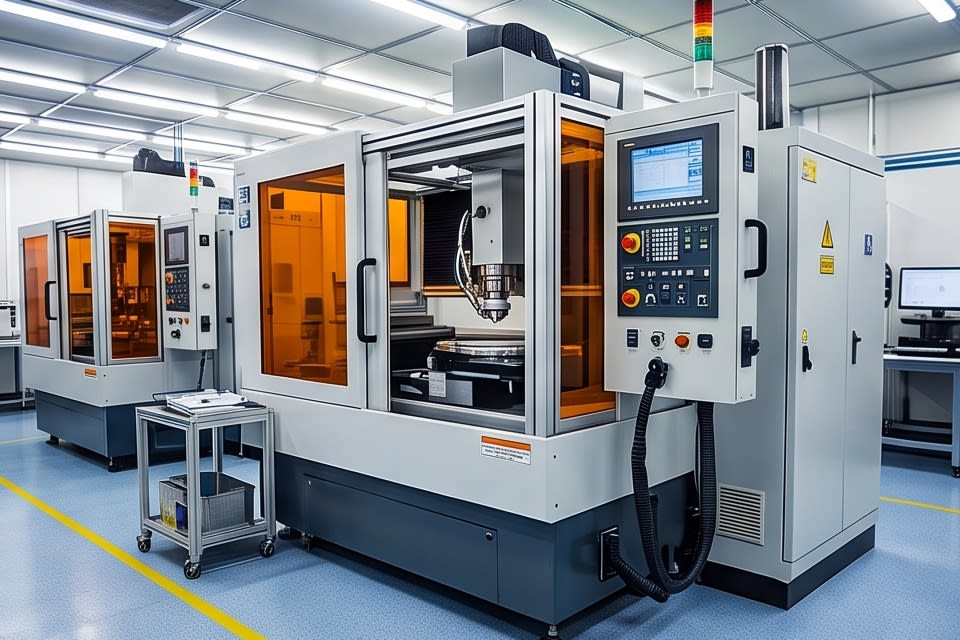

생산 현장에서 평탄화 품질을 실제로 구현하려면 장비의 물리적 정밀도와 공정 유연성이 동시에 확보돼야 합니다. 어느 한쪽만 높아서는 수율이 안정되지 않습니다. 고정밀 스테이지와 다이아몬드 휠을 결합한 구조는 고속 공정에서도 미크론 단위 가공 정밀도를 유지하는 데 핵심 역할을 합니다.
휴빅스의 PKG Grinder는 FCBGA, WLCSP, QFN/DFN 등 다양한 패키지에 대해 고객이 요구하는 두께까지 균일하게 가공할 수 있도록 설계됐으며, Full Auto와 Manual Type을 모두 지원해 생산 라인 구성의 폭을 넓혀 줍니다. 공정 속도를 높이면 표면 품질이 떨어진다는 통념은 장비 정밀도가 충분히 확보됐을 때 성립하지 않습니다.
TTV를 수 마이크론 이하로 유지하면서 고속 연삭을 병행하는 것이 가능할 때, 비로소 고수율(High Yield)이라는 결과가 따라옵니다. 어떤 장비를 선택하느냐보다 어떤 공정 조건에서 균일성을 보장받을 수 있느냐가 판단의 관건입니다.
라미네이션 통합 공정이 평탄화 품질을 완성하는 방식

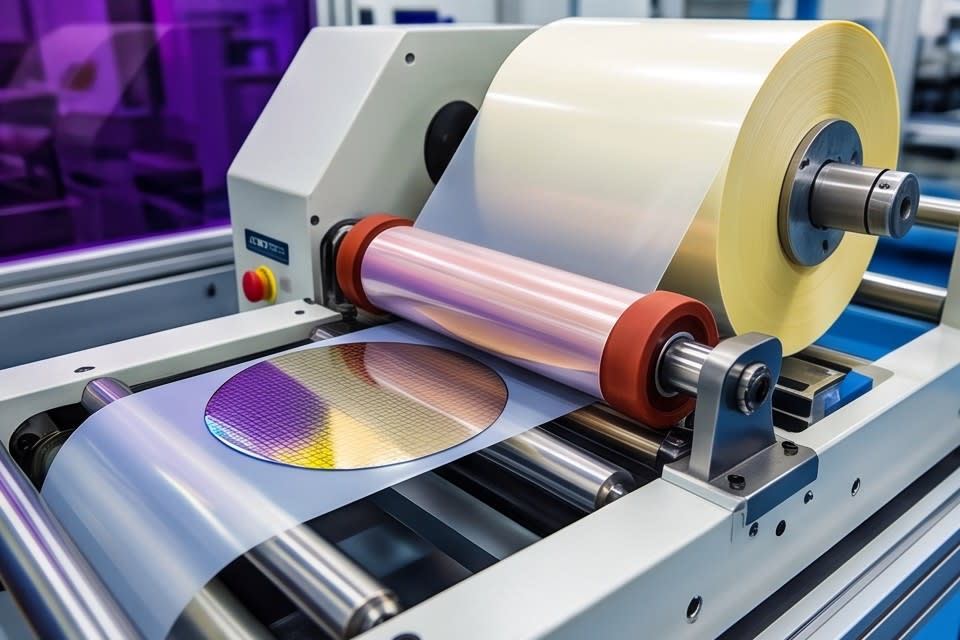

연삭으로 두께를 맞춘 뒤에도 공정은 끝나지 않습니다. 테이프 부착, UV 경화, 확장 공정이 이어지며, 이 단계들의 연결 방식이 최종 품질 편차를 만들어 냅니다. 공정이 장비별로 분리될수록 이송 과정에서 오염이나 위치 틀어짐이 개입할 여지가 생깁니다. Expander부터 UV Curing까지 하나의 시스템 안에서 처리하는 방식은 이 변수를 줄이는 접근입니다.
UV 경화 방식의 선택과 공정 효율
UV 경화 방식에서도 선택이 필요합니다. Lamp 방식과 LED 방식은 열 특성과 조사 균일도에서 차이를 보이며, LED UV 경화 모듈은 테이프 접착력을 효율적으로 낮춰 이후 공정의 사이클 타임을 단축하는 데 유리합니다. UV 조사 약 7초로 접착제의 완전한 경화가 이루어지는 조건에서는 공정 안정성과 속도 모두를 잡을 수 있습니다.
생산 규모에 맞춘 유연한 시스템 구성
Semi Auto와 Manual 옵션을 함께 제공하는 라미네이터 시스템 구성은 제품 종류와 생산 규모가 달라져도 동일한 공정 기준을 유지하게 해 줍니다. 평탄화 가공의 정밀도가 연삭 단계에서 결정된다면, 그 결과를 다음 공정까지 온전히 이어가는 것은 라미네이션 공정이 쥐고 있는 몫이며, 두 단계가 얼마나 긴밀하게 연결되느냐에 이 기술의 의미가 있습니다.
평탄화 가공은 두께를 줄이는 작업이 아니라 편차를 통제하는 작업입니다. 마이크론 단위의 균일성이 요구되는 패키징 환경에서, 연삭 단계의 정밀도와 이후 라미네이션 공정의 안정성은 별개가 아닌 하나의 품질 사슬을 이룹니다. 칩이 더 얇아지고 적층이 더 복잡해질수록, 이 사슬의 어느 고리도 느슨해질 수 없다는 사실이 차세대 반도체 제조 현장이 평탄화 기술에 집중하는 이유입니다.
