많은 반도체 제조 현장에서 세정 공정은 여전히 ‘마지막 단계’처럼 다뤄집니다. 그 결과 눈에 보이지 않는 미세 오염 입자 하나가 수율 저하로 이어지고, 완성 직전 제품이 불량으로 판정되는 상황이 반복됩니다. 세정 이후 건조 관리가 허술해 리플로우 공정에서 패키지가 손상되는 사례도 적지 않습니다. 정밀 세정이 단순한 청소가 아니라 수율을 결정짓는 핵심 공정이라는 인식, 아직 충분하지 않습니다.
반도체 공정에서 오염 입자는 크기가 작을수록 더 위험합니다. 육안으로 확인이 불가능한 수준의 이물질이 회로 패턴 사이에 자리를 잡으면, 전기적 단락이나 접합 불량으로 이어지기 때문입니다. 이를 제거하기 위해 현재 산업 현장에서 주목받는 방식이 마이크로버블과 워터젯을 결합한 다단계 세정 기술입니다.
마이크로버블 세정에서 생성되는 나노버블은 크기가 5nm(나노미터) 이하로, 표면 미세 구조 안쪽까지 침투해 오염물을 물리적으로 박리합니다. 실험 데이터에 따르면 마이크로나노버블 세정 적용 시 잔류 오염물은 버블을 사용하지 않은 경우 대비 약 100배 수준으로 감소하는 것으로 나타났습니다. 워터젯 방식 역시 음향 버블 배열을 활용한 제트 흐름으로 입자 제거 효율 92.5%를 기록한 사례가 보고된 바 있습니다. 두 기술이 단계별로 결합될 때, 단일 방식으로는 도달하기 어려운 세정 수준을 구현할 수 있습니다.
세정 공정이 초기 품질을 결정짓는 이유는 여기에 있습니다. 미세 오염 입자 제거의 완성도가 곧 수율의 출발선이 되는 흐름이 반도체 산업 전반에 자리잡고 있습니다.
세정 후 건조 관리가 품질을 결정하는 이유
세정이 완료됐다고 공정이 끝난 것은 아닙니다. 세정 직후 표면에 남은 수분이 이후 공정에서 심각한 품질 문제를 일으킬 수 있기 때문입니다. 특히 리플로우 솔더링 공정에서는 패키지 내 흡수된 수분이 급격히 기화하면서 패키지 내부에 균열을 만드는 현상, 이른바 팝콘 크래킹이 발생할 수 있습니다.
미국 특허청 자료에 따르면 패키지 내 수분 함량이 0.23% 이상이면 이 현상이 발생할 가능성이 높아지며, 업계에서 허용하는 최대 수분 함량 기준은 패키지 총 무게의 0.04%로 설정되어 있습니다. 수치 자체는 작아 보이지만, 이 기준을 넘는 순간 불량 가능성이 급격히 올라갑니다. 잔류 수분의 영향은 여기서 그치지 않습니다. 1ppb(10억분의 1) 수준의 극미량 수분조차 DRAM 생산에 부정적인 영향을 미친다는 연구 결과도 있습니다.
이러한 이유로 세정 이후의 건조 공정은 세정 자체만큼 정밀하게 설계되어야 합니다. 에어 나이프와 오븐 건조를 포함한 4단계 세정건조 시스템은 이 같은 수분 관리 요구에 대응하기 위한 접근 방식으로, 각 단계가 이전 단계의 잔류 수분을 단계적으로 낮추는 구조로 구성됩니다. 세정과 건조를 하나의 연속된 공정으로 설계하느냐, 아니면 분리된 절차로 다루느냐가 최종 품질 안정성의 관건입니다.
패키지 유형별 세정 조건과 맞춤형 설비 설계
반도체 패키지의 형태는 단일하지 않습니다. 텔레콤·컴퓨터 응용 분야에서 주로 사용되는 플립칩 볼 그리드 어레이 방식의 FCBGA 패키지는 고밀도 배선 구조를 가지며, 칩 크기와 패키지 크기가 동일한 웨이퍼 레벨 칩 스케일 패키지(WLCSP)는 본드 와이어 없이 설계되어 구조적으로 전혀 다른 세정 조건을 요구합니다.
패키지 형태가 다르면 오염이 쌓이는 위치와 경로도 달라지고, 그에 맞는 세정 방식과 건조 조건도 달라져야 합니다. 카메라 모듈, VCM 모터, 센서, 트레이처럼 부품 형태와 소재가 각기 다른 제품들도 마찬가지입니다. 표면 구조와 재질에 따라 세정 압력, 버블 농도, 건조 온도를 달리 설정하지 않으면 세정 효과보다 손상이 먼저 발생할 수 있습니다.

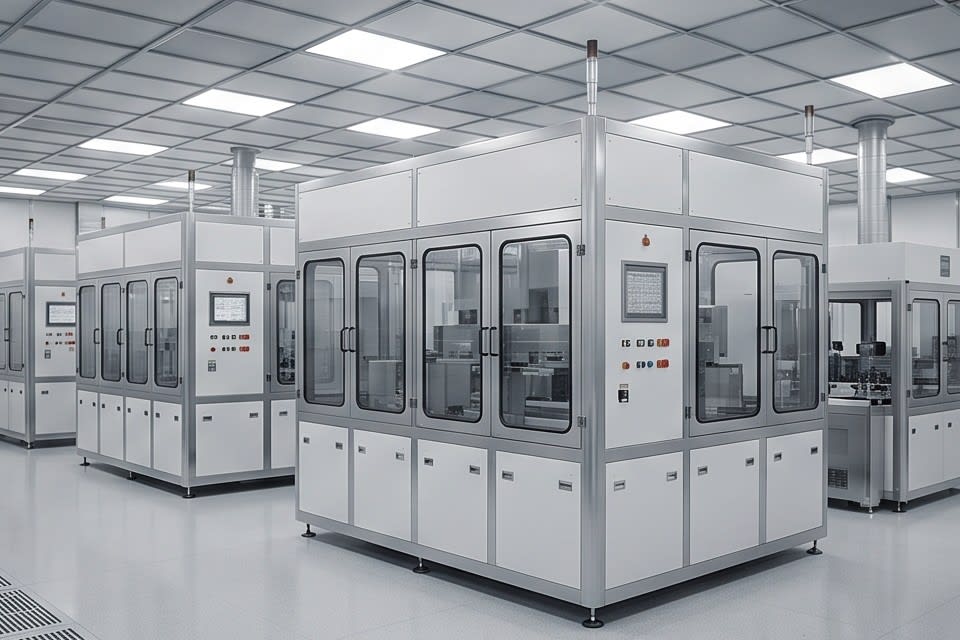

휴빅스의 Cleaner System은 마이크로버블, 워터젯, 에어 나이프를 포함한 다단계 세정 구성을 바탕으로 이처럼 다양한 제품과 패키지 유형에 맞춘 공정 설계를 지원합니다. 완전 자동화(Full Auto)와 수동(Manual) 방식 중 생산 라인 구성에 따라 선택할 수 있어, 공정 자동화 수준이 다른 현장에서도 유연하게 적용됩니다. 정밀 세정 설비가 제품 유형별 조건을 얼마나 세밀하게 반영하느냐, 그 설계의 깊이가 수율에 남기는 의미는 실제 공정 결과에서 확인됩니다.
세정 공정을 단순히 이물질을 제거하는 절차로 보는 시각은 수율 관리의 사각지대를 만듭니다. 오염 입자의 크기, 잔류 수분의 비율, 패키지 구조의 차이까지 모두 세정 공정 설계에 반영되어야 할 변수입니다. 반도체 제품이 더 작고 더 복잡해질수록, 세정 조건의 정밀도가 수율 곡선을 어느 방향으로 움직이는지를 결정하게 됩니다. 정밀 세정을 공정의 마지막이 아니라 품질의 첫 번째 기준으로 다루는 관점이 필요한 시점입니다.
