반도체 패키징 공정은 마치 정밀한 시계 조립과 같습니다. 부품 하나의 두께가 조금만 어긋나도 전체 작동이 틀어지고, 눈에 보이지 않는 먼지 한 점이 완성품의 운명을 바꾸며, 순서와 방법이 조금이라도 달라지면 결과물의 신뢰도가 달라집니다. 패키징은 반도체 제조의 마지막 단계처럼 보이지만, 실제로는 최종 수율과 제품 신뢰성을 결정짓는 출발점에 가깝습니다.
두께 균일성이 수율을 결정하는 이유
패키징된 반도체의 두께가 균일하지 않으면 어떤 일이 벌어질까요. 두께 편차는 열저항의 변동으로 이어지고, 열저항의 불균일은 소자 신뢰성 저하로 직결됩니다. 미세한 두께 차이가 단순한 치수 문제가 아니라 소자의 수명과 성능을 좌우하는 변수가 되는 이유가 여기 있습니다.

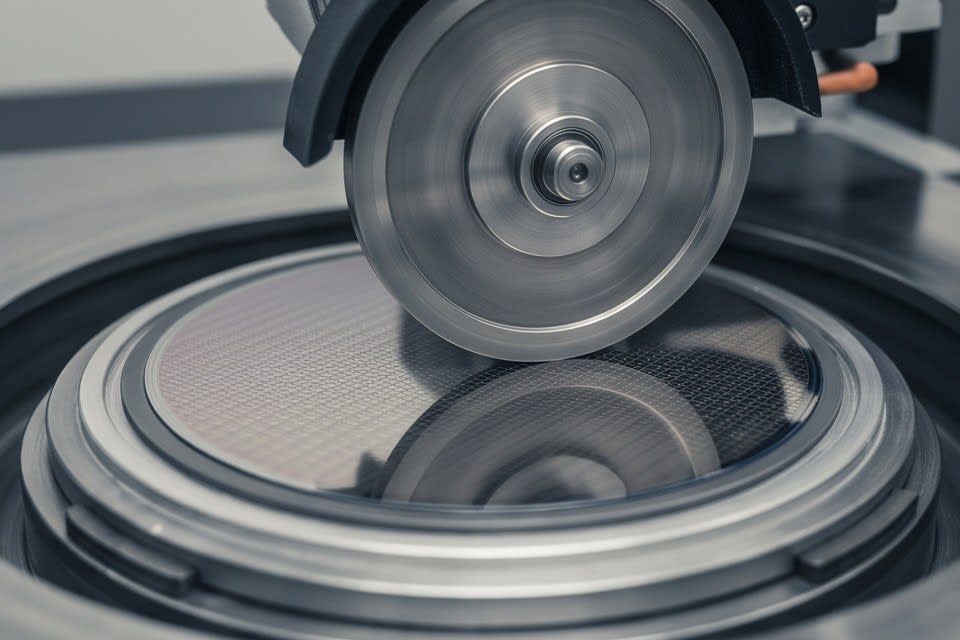

업계에서는 300mm 웨이퍼 기준으로 전체 두께 편차를 2마이크로미터 이하로 관리하는 것을 목표로 삼습니다. FCBGA, WLCSP, QFN/DFN처럼 적층 구조가 복잡해질수록 이 기준을 맞추기가 더 어려워집니다. 고정밀 스테이지와 다이아몬드 휠을 활용한 미크론 단위 연삭 방식은 이 편차를 제어하기 위한 대표적인 접근입니다. 고속 공정 중에도 안정적인 품질을 유지하려면 장비의 진동 제어와 가공 정밀도가 동시에 확보되어야 합니다.
현재 첨단 반도체 응용 분야에서는 고진동 환경에서도 ±0.5마이크로미터 수준의 공차를 요구하는 방향으로 기준이 높아지고 있습니다. AI 반도체나 고성능 메모리처럼 수십 개의 칩을 수직으로 쌓는 제품일수록 패키지 평탄도 관리가 수율 전체를 결정하는 관건입니다.
세정 공정의 한계와 다단계 기술의 역할
세정 공정은 오랫동안 ‘헹궈내면 된다’는 인식 아래 운영되어 왔지만, 미세 공정이 심화될수록 그 한계가 뚜렷해졌습니다. 스핀-린스-드라이 방식은 입자 크기가 서브마이크론 수준으로 작아질수록 제거 효율이 급격히 떨어집니다. 물리적 회전력만으로는 표면에 강하게 흡착된 초미세 오염 입자를 떼어내기 어렵기 때문입니다.

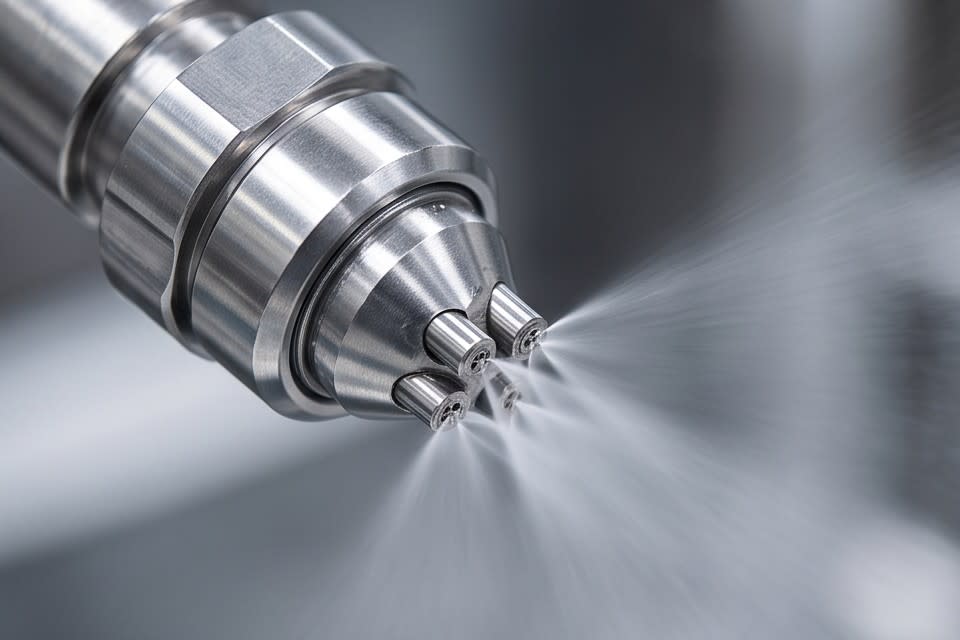

이에 따라 초음파 진동을 활용한 세정과 화학 용매를 병용하는 방식이 주목받기 시작했습니다. 피라냐 식각이나 RCA 공정처럼 반응성 용매로 입자를 용해하는 기법은 물리적 세정이 닿지 못하는 영역을 보완합니다. 마이크로 버블, 워터 제트, 에어 나이프를 단계별로 조합한 다단계 세정 구조는 이러한 복합 접근을 장비 수준에서 구현한 방식입니다.
카메라 모듈, 센서, VCM 모터, 트레이처럼 형태와 재질이 다른 부품에 동일한 세정 품질을 적용하려면 공정 설계 자체가 유연해야 합니다. 오븐 건조 기능을 통합하면 세정 이후 잔류 수분에 의한 2차 오염 위험도 낮출 수 있습니다. 입자 제거 기술이 단순 세척을 넘어 정밀 공정의 한 축으로 자리잡는 흐름이 제조 현장 전반에 퍼지고 있습니다.
현장 난제를 해결한 통합 공정 설계 사례
반도체 제조 현장에서 공정 담당자가 마주치는 문제는 대개 교과서에 없는 형태로 나타납니다. 테이프 접착 공정에서 반복되는 미세 기포 불량, 트레이 세정 후에도 잔존하는 오염 흔적, 카메라 모듈 조립 이후 급등하는 불량률처럼 원인을 특정하기 어려운 고질적 난제들입니다.
휴빅스는 이런 문제들을 고객사의 제조 공정 전체를 심층 분석하는 방식으로 접근합니다. 반도체 테이프 접착 공정 불량 해결 사례에서는 공정 조건과 장비 구성을 함께 검토해 원인을 특정하고, 라미네이터 시스템의 UV 경화 조건을 재설계하는 방식으로 접착 강도를 안정시켰습니다. 트레이 세정 난제 사례에서는 단일 세정 방식 대신 다단계 복합 공정을 통합 적용해 잔류 오염 문제를 해소했습니다. 카메라 모듈 불량률 문제는 초정밀 세정 공정의 도입으로 입자 오염을 원천 차단하는 방향으로 해결되었습니다.
이 과정에서 공통적으로 작동한 원리는 장비 교체가 아니라 공정 분석에서 출발한다는 점입니다. 익스팬더부터 UV 경화까지 하나의 흐름으로 연결되는 원스톱 라미네이션 구조처럼, 개별 장비보다 공정 전체의 정합성을 설계하는 것이 수율 향상의 실질적 경로가 됩니다. 문제가 반복될수록 해결의 단서는 공정 안에 있다는 사실, 이 사례들이 가지는 의미는 바로 여기서 확인됩니다.
반도체 패키징 공정에서 두께 편차와 미세 입자는 눈에 잘 띄지 않지만, 수율 결과는 숫자로 분명하게 나타납니다. 연삭 정밀도와 세정 단계의 설계가 결국 최종 제품의 신뢰성을 결정하는 것처럼, 공정의 완성도는 가장 조용한 변수들이 쌓여 만들어집니다. 정밀한 시계가 눈에 보이지 않는 부품 하나의 공차로 완성되듯, 반도체 수율도 그렇게 결정됩니다.
