최근 여러 보도에 따르면, AI 반도체와 고성능 메모리 수요가 급증하면서 반도체 패키징 공정의 정밀도 요구 수준이 한층 높아지고 있습니다. 칩을 수직으로 쌓아 성능을 끌어올리는 3D 적층 패키징이 핵심 기술로 부상한 가운데, 제조 현장에서는 미크론 단위의 두께 제어가 수율과 신뢰성을 좌우하는 변수로 떠오르고 있습니다. 이 변화는 반도체 패키징 공정을 설계하거나 운영하는 모든 현장 관계자에게 직접적인 과제를 던집니다.
적층 패키징에서 두께 균일성이 중요한 이유
칩을 쌓는다는 것은 공차(허용 오차)를 쌓는다는 뜻이기도 합니다. 3D IC 적층 구조에서는 웨이퍼를 약 780μm 두께에서 10μm 이하로 얇게 가공해야 하며, 이 과정에서 두께가 고르지 않으면 적층 후 칩 전체의 열-기계적 신뢰성이 급격히 떨어집니다. 얇아진 웨이퍼가 고르지 않으면 접합면에 응력이 불균일하게 분산되고, 이는 장기 사용 환경에서 균열이나 층간 분리로 이어질 수 있습니다.
적층 과정에서 외부 입자가 웨이퍼 사이에 끼어드는 상황도 마찬가지입니다. 입자 하나가 국소적인 두께 편차를 만들고, 그 편차가 박리와 층간 분리를 유발해 접합 품질과 수율을 한꺼번에 떨어뜨립니다. 이 때문에 초정밀 연삭 공정에서는 웨이퍼의 총 두께 변동(TTV, Total Thickness Variation)을 1μm 이하로 제어하는 것이 산업계의 기준으로 자리 잡고 있습니다.
수치만 놓고 보면 단순해 보이지만, 실제 양산 공정에서 이 기준을 안정적으로 충족하는 것은 전혀 다른 차원의 문제입니다. 웨이퍼 한 장 안에서도 위치에 따라 두께가 달라질 수 있고, 장비의 진동이나 온도 변화, 연삭 속도의 미세한 차이가 모두 TTV에 영향을 미칩니다. 결국 적층 패키징의 성패는 얼마나 균일하게 깎을 수 있느냐, 그 정밀도의 문제가 관건입니다.
기계적 연삭으로 두께 균일성을 실현하는 방법
두께 균일성을 확보하는 방법으로는 크게 기계적 연삭과 CMP(화학기계 연마) 두 가지 방식이 사용됩니다. CMP는 화학 반응과 기계적 마찰을 동시에 활용해 표면을 평탄화하는 방식이지만, 기계적 연삭은 다이아몬드 휠을 이용해 웨이퍼를 직접 깎아내기 때문에 같은 두께 목표에 도달하는 데 걸리는 시간이 더 짧습니다.
속도 측면에서의 이점이 분명하지만, 빠르게 깎는 것만으로는 충분하지 않습니다. 연삭 중 실시간으로 두께 편차를 감지하고 즉각 보정하는 제어 능력이 함께 갖춰져야 합니다. 실시간 폐루프 TTV 제어 시스템을 적용하면 단일 연삭 공정 안에서 TTV를 최대 72.2%까지 줄일 수 있다는 연구 결과가 이를 뒷받침합니다.

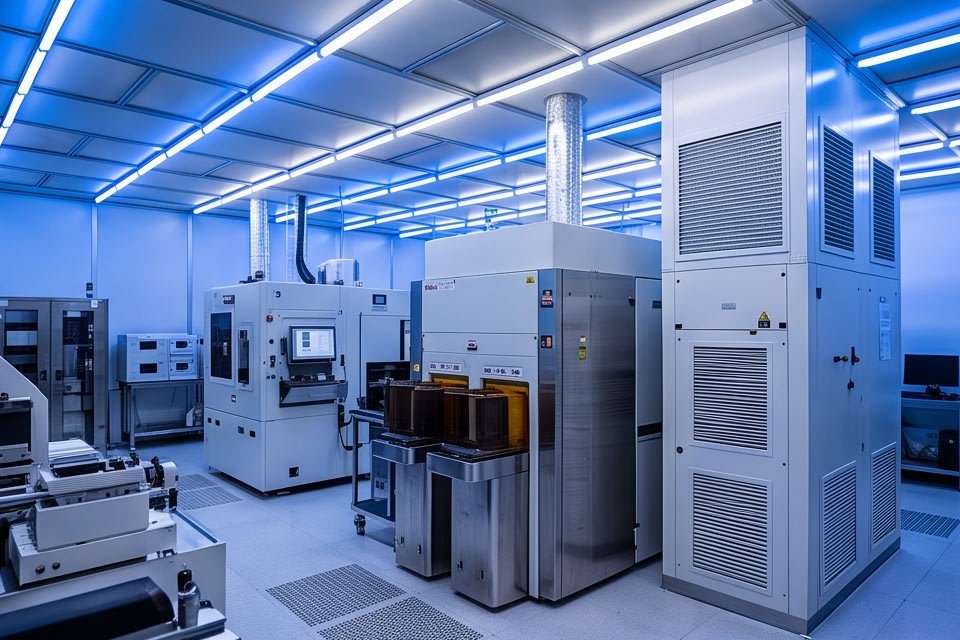

휴빅스의 PKG Grinder는 이러한 기계적 연삭 기술을 기반으로, 고정밀 스테이지와 다이아몬드 휠을 조합해 미크론 단위의 정밀 가공을 구현합니다. FCBGA, WLCSP, QFN/DFN 등 패키지 유형에 따라 요구되는 두께 목표와 허용 공차가 다르기 때문에, 장비가 다양한 패키지 규격에 유연하게 대응할 수 있는 구성을 갖추는 것이 중요합니다. Full Auto와 Manual 두 가지 타입으로 구성되어 있어 생산 라인의 자동화 수준에 맞게 선택적으로 적용할 수 있습니다. 정밀도와 유연성, 두 가지 요건을 동시에 충족하는 방식으로 연삭 공정이 구현됩니다.
AI·고성능 메모리 현장에서 두께 균일성의 의미
AI 가속기와 고대역폭 메모리(HBM) 수요가 빠르게 늘면서, 패키징 공정에 대한 요구 수준도 함께 높아지고 있습니다. 특히 AI 패키징 환경에서는 마이크론 단위의 유전체 두께 변동이 시스템 효율, 데이터 전송 대역폭, 빔포밍 정확도를 측정 가능한 수준으로 저하시킬 수 있다는 점이 확인되고 있습니다. 설계 단계에서 아무리 정밀하게 회로를 구성해도, 패키징 공정에서 두께 편차가 발생하면 최종 제품의 성능이 설계 목표에 미치지 못하는 결과로 이어집니다.
성능은 설계가 아니라 공정에서 완성된다는 말이 이 맥락에서 실감나게 다가옵니다. 이런 이유로 AI 반도체와 고성능 메모리를 생산하는 현장에서는 단순히 얇게 깎는 능력보다, 고속 공정 중에도 두께 균일성을 안정적으로 유지하는 장비 신뢰성이 핵심 선택 기준이 되고 있습니다. PKG Grinder는 고속 공정 조건에서도 안정적인 품질을 유지해 고수율 실현을 목표로 설계되어 있으며, 이는 양산 환경에서의 수율과 공정 안정성을 동시에 요구하는 현장의 필요에 대응하는 방향입니다. 적층 패키징 기술이 차세대 반도체 성능을 결정하는 핵심 변수로 자리 잡으면서, 연삭 공정의 정밀도를 둘러싼 기술 경쟁이 더욱 심화되는 흐름이 자리잡고 있습니다.
결국 적층 패키징의 완성도는 설계 도면이 아니라 연삭 공정의 정밀도에서 갈립니다. 두께 균일성을 1μm 이하로 제어하는 능력이 수율과 신뢰성을 동시에 결정짓는 구조에서, 공정 장비의 선택은 단순한 설비 투자가 아니라 제품 경쟁력을 좌우하는 판단이 됩니다. AI 반도체 시대가 요구하는 패키징 정밀도의 기준은 계속 높아지고 있으며, 그 기준을 실제 양산 라인에서 안정적으로 충족하는 것이 앞으로의 과제로 남아 있습니다.
