불과 몇 년 전만 해도 반도체 패키지의 두께 관리는 ‘충분히 얇게’가 기준이었습니다. 하지만 AI 반도체와 고성능 메모리가 주류가 되면서 ‘얼마나 균일하게’가 훨씬 중요한 질문으로 바뀌었습니다. 칩을 여러 층으로 쌓는 구조가 일반화되자, 두께 편차 하나가 전체 패키지의 신뢰성을 흔드는 변수로 부상했습니다. 앞으로 적층 구조가 더 복잡해질수록, 정밀 가공과 세정 기술은 공정 품질을 가르는 더 결정적인 기준이 될 것입니다.
두께 균일성이 적층 패키징의 핵심 품질 변수인 이유

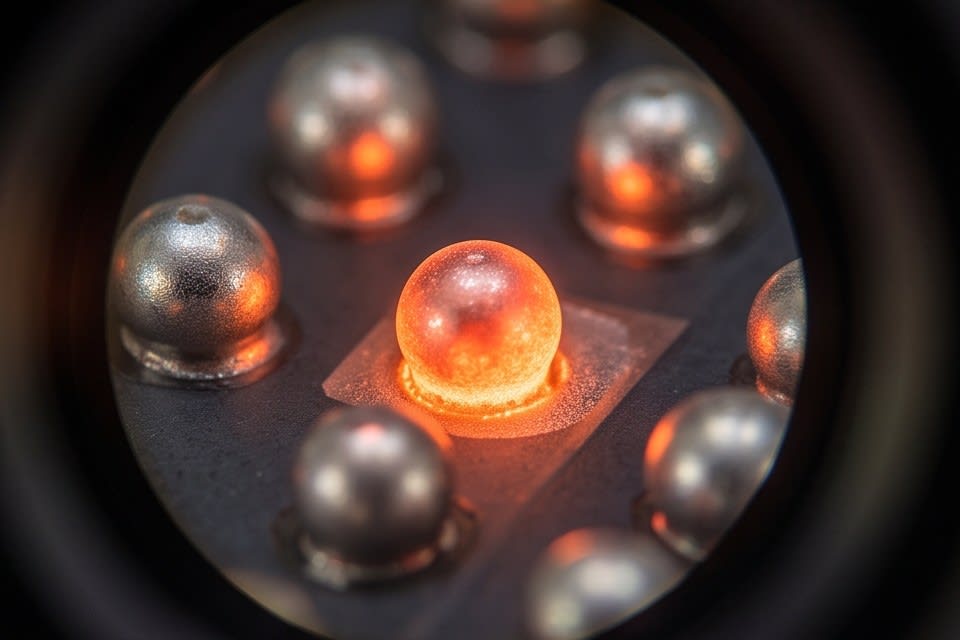

칩을 수직으로 쌓는 3D IC 패키징 구조에서 두께 균일성은 단순한 치수 문제가 아닙니다. 각 층의 칩 사이를 잇는 솔더 마이크로범프는 열 사이클이 반복될 때마다 수축과 팽창을 되풀이하는데, 이때 칩 두께에 편차가 있으면 범프에 집중되는 응력 분포가 달라집니다. ScienceDirect에 게재된 연구에 따르면 3D IC 패키징의 열 사이클 테스트에서 솔더 마이크로범프의 크리프(고온 하중에 의한 소성 변형)가 최대 50%까지 증가하며 열-기계적 신뢰성에 직접 영향을 미칩니다.

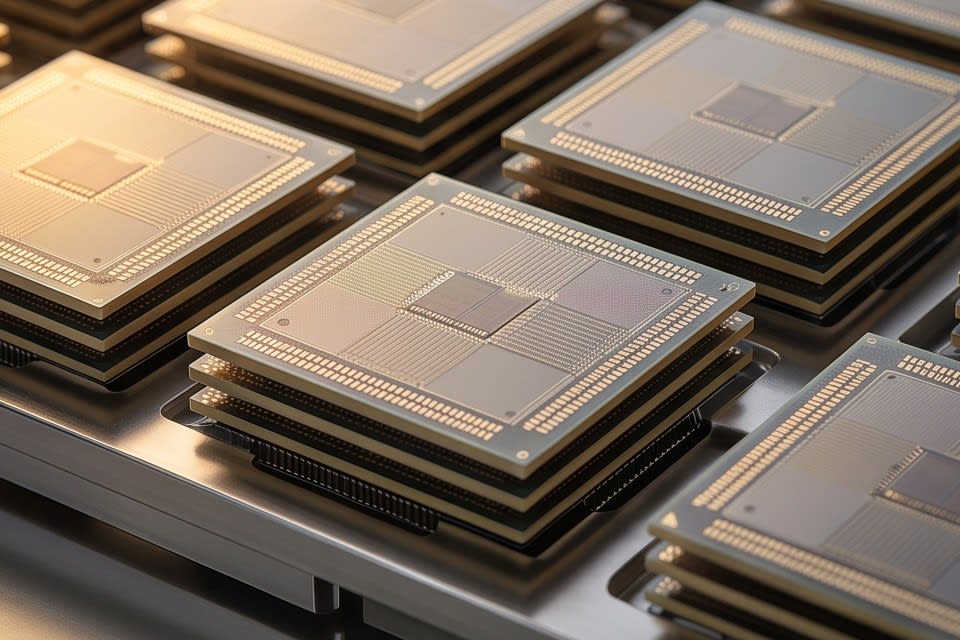

두께 편차가 클수록 특정 범프에 응력이 편중되고, 패키지 전체가 휘는 워페이지 현상도 심해집니다. 적층 수가 늘어날수록 각 층에서 허용되는 오차 범위는 더욱 좁아질 수밖에 없습니다. 칩 하나의 두께 불균일이 누적되면 패키지 전체의 평탄도가 무너지고, 이후 공정에서 접합 불량이나 전기적 단락으로 이어집니다. 결국 두께 편차는 눈에 보이지 않지만, 최종 제품의 신뢰성 수치로 고스란히 나타납니다. 적층 패키징이 고도화될수록 두께 균일성 확보가 공정 품질의 출발점이 되는 흐름이 자리잡고 있습니다.
기존 가공 방식의 한계와 정밀 연삭 기술의 역할
기존 연삭이나 화학기계연마 방식은 오랫동안 반도체 박판화 공정의 표준으로 쓰여 왔지만, 고급 패키징이 요구하는 정밀도 수준에서는 한계가 뚜렷합니다. Eureka PatSnap의 분석에 따르면 기존 연삭과 화학기계연마 공정은 두께 편차가 ±2μm를 초과하는 경우가 많아 서브마이크론 수준의 정밀도를 요구하는 최신 패키지 규격에는 미달합니다. FCBGA, WLCSP, QFN·DFN처럼 패키지 형태가 다양해지고 두께 목표값이 제각각인 상황에서, 단일 방식으로 모든 규격을 동일한 정밀도로 소화하기는 어렵습니다.

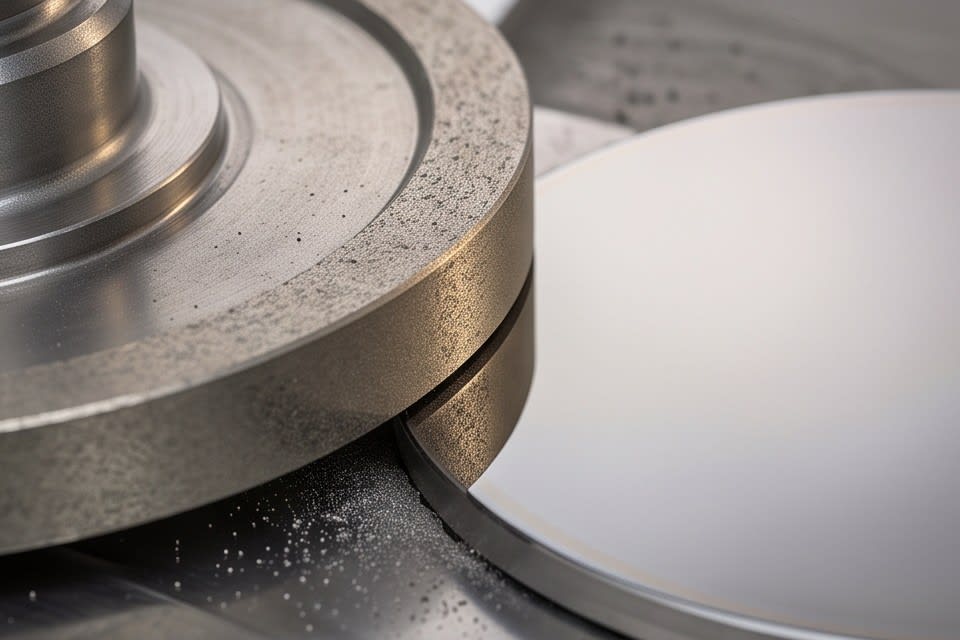

±2μm를 넘는 편차가 발생하는 순간, 패키지는 다음 공정에서 요구하는 평탄도 기준을 충족하지 못하고 수율 손실로 직결됩니다. 고정밀 스테이지와 다이아몬드 휠을 조합한 미크론 단위 연삭 방식은 이 간극을 좁히기 위한 접근 중 하나로, 같은 분석에서 기존 대비 재료 낭비를 15~30% 줄일 수 있는 것으로 나타납니다. PKG Grinder처럼 풀 오토와 매뉴얼 구성을 모두 지원하는 장비는 생산 라인의 유연성을 유지하면서도 고속 공정에서 안정적인 두께 정밀도를 확보하는 방향으로 설계됩니다. 어떤 방식을 선택하느냐보다, 목표 패키지 규격과 허용 공차를 먼저 정의하고 그에 맞는 가공 방식을 결정하는 것이 관건입니다.
세정 공정이 최종 품질을 결정하는 방식
정밀 가공이 두께 편차를 줄이는 역할을 한다면, 세정 공정은 그 결과물이 다음 단계로 넘어가기 전 표면 상태를 결정합니다. 카메라 모듈이나 자율주행 센서처럼 초정밀 광학·전기 특성이 요구되는 부품은, 연삭 후 남은 미세 입자 하나가 불량 판정으로 이어질 수 있습니다. 현장에서 세정은 종종 ‘마지막 단계’로 여겨지지만, 실제로는 최종 품질을 결정짓는 공정입니다.
MDPI에 발표된 연구에 따르면 마이크로-나노 버블을 포함한 세정액은 포토레지스트 제거율을 30% 높이는 효과를 보입니다. Micro Bubble, Water Jet, Air Knife를 단계적으로 적용하는 다단계 세정 방식은 단일 방식으로는 제거하기 어려운 오염 입자를 각 단계에서 분리·배출하는 구조입니다. VCM 모터나 반도체 트레이처럼 형상이 복잡한 부품에서는 세정 방식의 조합과 순서 설계가 제거 효율에 직접 영향을 미칩니다. 세정 후 Oven Dry 공정을 통해 잔류 수분까지 제거하면, 이후 조립이나 검사 공정에서 발생할 수 있는 2차 오염 가능성도 낮아집니다.
불량률 감소와 수율 안정은 결국 이 세정 단계에서 얼마나 정밀하게 표면을 제어했는가에서 비롯됩니다. 눈에 보이지 않는 입자가 공정 전체의 품질을 좌우한다는 사실, 그 의미는 세정 결과물이 출하 품질로 연결되는 순간에 확인됩니다.
반도체 공정에서 불량을 줄이는 일은 어느 한 단계만의 문제가 아닙니다. 두께 편차를 미크론 단위로 제어하는 정밀 연삭, 표면 오염 입자를 단계적으로 제거하는 다단계 세정, 이 두 공정이 맞물릴 때 비로소 패키지의 신뢰성이 확보됩니다. 공정 하나하나의 정밀도가 최종 제품의 수율과 신뢰성을 결정짓는 구조에서, 어떤 기술을 선택하고 어떻게 조합할지가 제조 경쟁력의 실질적인 기준이 됩니다.
